Un raccordement de lave-vaisselle sur l’évier repose sur trois points critiques : le piquage sur l’alimentation en eau froide, le raccord d’évacuation au siphon, et la gestion de la garde d’eau pour éviter tout refoulement. Brancher un lave-vaisselle à l’évier reste la configuration la plus courante en cuisine française, où l’arrivée d’eau dédiée fait souvent défaut.
Garde d’eau et anti-refoulement : le point que les guides survolent

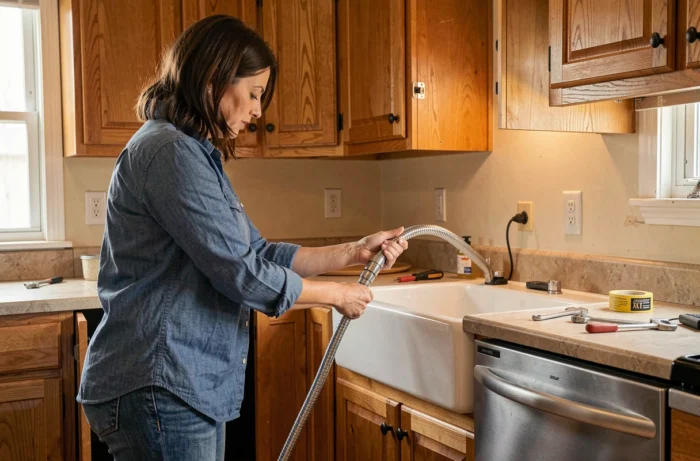

Le tuyau d’évacuation du lave-vaisselle ne se raccorde pas n’importe comment au siphon de l’évier. Sans précaution, les eaux usées de l’évier remontent dans la machine en fin de cycle, par simple effet de vases communicants. Ce phénomène provoque des odeurs persistantes et, à terme, encrasse la pompe de vidange.
Le tuyau d’évacuation doit former une boucle haute avant de redescendre vers le siphon. Cette boucle, fixée au mur ou sous le plan de travail, crée une garde d’eau qui bloque le retour par gravité. Nous recommandons de positionner le point haut de la boucle à au moins 65 cm du sol, idéalement au niveau du plan de travail.
Si le siphon de l’évier ne possède pas de prise latérale pour raccorder l’évacuation, il faut le remplacer par un siphon à double raccordement (un pour l’évier, un pour la machine). Un guide détaillé explique comment brancher un lave vaisselle à l’évier en posant ce type de raccord sur un siphon existant. L’ajout d’un clapet anti-retour en sortie de machine reste une sécurité supplémentaire, mais il ne dispense pas de la boucle haute.
Raccordement alimentation eau froide sur robinet d’évier

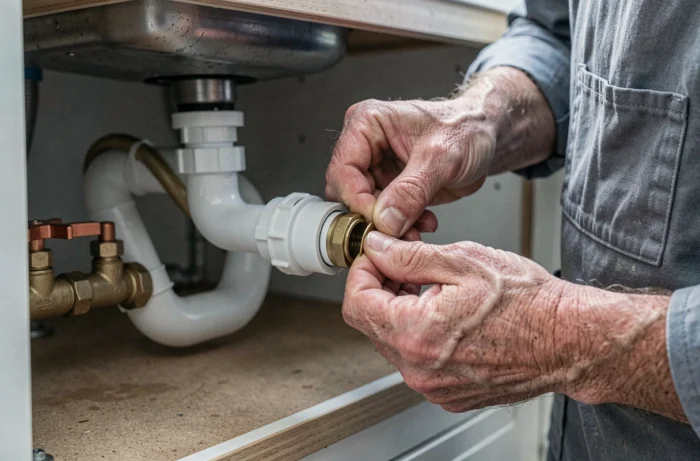

Le piquage sur l’arrivée d’eau froide de l’évier nécessite un robinet autoperceur ou un té de dérivation. Le robinet autoperceur se pose sans couper le tuyau existant, ce qui le rend accessible sans soudure. En revanche, sa section de passage réduite peut limiter le débit si la pression du réseau est déjà faible.
Le té de dérivation offre un meilleur débit. Il impose de couper l’alimentation, de scier le tuyau cuivre ou de démonter le flexible, puis de raccorder un robinet d’arrêt dédié au lave-vaisselle. C’est la solution à privilégier en installation pérenne.
Choix du raccord selon le matériau existant
- Tuyau cuivre apparent : té à braser ou raccord à olive, suivi d’un robinet quart de tour en 3/4 pouce (20/27) avec sortie filetée 3/4 pouce pour le flexible de la machine
- Flexible inox sous évier : remplacement par un té femelle/femelle avec dérivation intégrée, disponible en 15/21 ou 20/27 selon le diamètre existant
- Tuyau PER ou multicouche : raccord à sertir ou à compression avec dérivation, selon que vous disposez de la pince à sertir ou non
Dans tous les cas, le flexible d’alimentation livré avec le lave-vaisselle se visse côté machine et côté robinet avec un joint fibre ou un joint caoutchouc fourni. Ne remplacez jamais un joint fibre par du téflon seul sur un raccord à portée plate, sous peine de fuite au premier serrage.
Évacuation sur siphon d’évier : diamètres et compatibilité
Le tuyau de vidange du lave-vaisselle a un diamètre extérieur standard de 21 mm. Le raccord latéral des siphons de cuisine est prévu pour accueillir ce diamètre, mais il existe des variations selon les fabricants.
Si le tuyau est trop fin pour l’embout du siphon, un manchon réducteur en caoutchouc assure l’étanchéité. Un collier de serrage type Serflex maintient l’ensemble. Nous observons fréquemment des installations où le tuyau est simplement enfoncé dans le siphon sans serrage : c’est une source de fuite certaine dès que la pompe de vidange pousse l’eau sous pression.
Position du tuyau d’évacuation par rapport au mur
Le parcours du tuyau entre la machine et le siphon doit éviter les coudes à angle droit, qui créent des points de rétention. Privilégiez un tracé en pente douce et continue vers le siphon. Le tuyau passe derrière la machine, remonte en boucle haute, puis redescend vers le raccord latéral du siphon.
Fixez le tuyau au mur avec des colliers atlas tous les 40 cm environ pour éviter qu’il ne pende et forme un piège à eau. Un tuyau qui traîne au sol accumule les résidus et finit par se boucher.
Alimentation électrique et sécurité normative en cuisine
Le lave-vaisselle se branche sur une prise de courant dédiée, protégée par un disjoncteur différentiel de 30 mA. La norme NF C 15-100 impose que cette prise se situe en dehors du volume de protection autour de l’évier. En pratique, la prise doit se trouver à plus d’un mètre du point d’eau, hors zone d’éclaboussures.
Une rallonge électrique ou une multiprise ne convient pas pour un appareil de cette puissance. La section du câble doit correspondre à la puissance de la machine, généralement en 2,5 mm² sur un circuit dédié protégé par un disjoncteur de 20 A.
Eaux grises de cuisine : un cadre réglementaire à connaître
Depuis 2024, la réglementation française distingue explicitement les eaux grises classiques (douche, lavabo, lave-linge) des eaux grises de cuisine (évier et lave-vaisselle). Ces dernières, plus chargées en graisses et matières organiques, relèvent d’un régime bien plus strict en matière de réutilisation.
Toute réutilisation des eaux issues du couple évier/lave-vaisselle nécessite une autorisation préfectorale après avis de l’Agence Régionale de Santé, dans un cadre expérimental valable au maximum 5 ans et qui court jusqu’au 31 décembre 2034. En résumé, vous ne pouvez pas légalement réutiliser l’eau de vidange de votre lave-vaisselle pour arroser le jardin ou alimenter les toilettes sans passer par cette procédure.
Ce point n’affecte pas le branchement lui-même, mais il cadre ce que vous pouvez faire de l’eau évacuée. L’évacuation doit rejoindre le réseau d’assainissement collectif ou individuel, sans dérivation sauvage.
Un raccordement bien exécuté tient à trois détails souvent négligés : la boucle haute d’évacuation, le serrage du tuyau sur le siphon, et le circuit électrique dédié. Vérifiez l’étanchéité de chaque raccord en faisant tourner un cycle de lavage à vide avant de pousser la machine dans son emplacement définitif.
